Die Implosionsklappe IK250 von Kutzner + Weber beugt Schäden vor, die plötzliche Druckänderungen in Abgasanlagen großer Feststoffheizanlagen erzeugen können. Kutzner + Weber empfiehlt die IK250 für Anlagen mit mehr als 300 Kilowatt Leistung oder einer wirksamen Schornsteinhöhe von mehr als 20 Metern.
Implosionsklappe öffnet sich bei Druckänderung

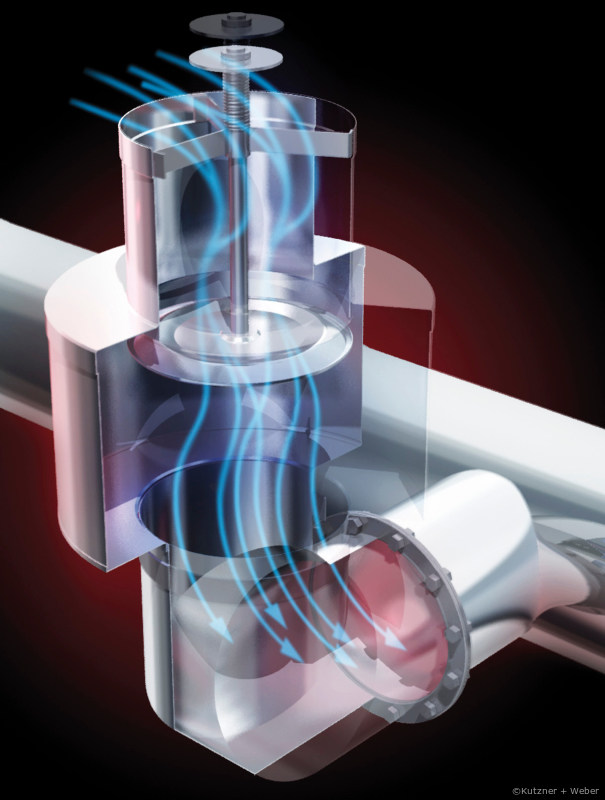

Eine Verpuffung oder eine unkontrollierte Abschaltung eines Kessels kann den Druck im System schlagartig mindern. Solch eine abrupte Veränderung der Strömungsgeschwindigkeit kann eine Abgasanlage nur bedingt kompensieren. Mögliche Folge eines Strömungsabrisses: Die Abgasanlage verformt sich – schlimmstenfalls ist der Heizkessel betroffen. Damit das nicht passiert, öffnet sich die Implosionsklappe bei einer Druckänderung und lässt Luft in die Abgasstrecke nachströmen. Dazu sitzt eine Abdeckklappe im Innern des Bauteils, die von einer Feder gehalten wird. Ist der Druck ausgeglichen und der Heizkessel arbeitet normal, schließt die Klappe selbsttätig.
Montage mehrerer Implosionsklappen möglich
Die Montage der Implosionsklappe hängt laut Kutzner + Weber davon ab, ob sie sich senkrecht oder waagerecht an die Abgasanlage anschließen lässt. Dazu wird bauseits ein T-Stück in die Verbindungsleitung eingesetzt. Je nach Durchmesser der Abgasanlage ist es eventuell erforderlich, die Maße anzupassen. Die Implosionsklappe ist 50 Zentimeter lang, 50 Zentimeter breit und 60 Zentimeter hoch. Bei sehr großen Anlagen lassen sich zur Sicherheit mehrere Implosionsklappen montieren.
