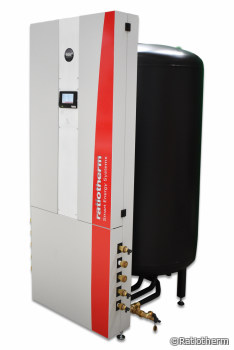

Puffer-Schichtenspeicher Oskar 08
Mit dem Oskar 08 präsentiert Ratiotherm eine Weiterentwicklung seines Schichtspeichers Oskar. Der mit einer patentierten Schichttechnik ausgestattete Pufferspeicher lässt sich mit allen möglichen Wärmeerzeuger kombinieren – auch mit Pelletskesseln.
Oskar 08 ist dank Plug-and-play schnell installiert

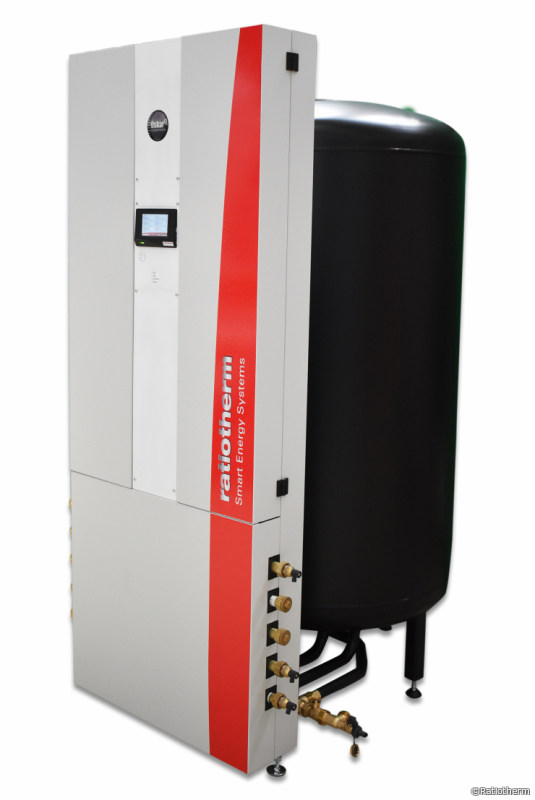

Die Kombinationsvielfalt verdankt der Oskar 08 seinen acht Anschlüssen. Je vier Anschlusspaare für Vor- und Rücklauf finden sich an seinem Speicherboden. Sie werden mit einem vor dem Speicher stehenden Hydraulikmodul verbunden, an das sich die Wärmeerzeuger anschließen lassen. “Das Hydraulikmodul ist immer gleich. Je nach Erzeuger- oder Verbraucherstruktur werden die acht Anschlüsse an diesem Modul entsprechend der Sinnhaftigkeit belegt beziehungsweise genutzt”, erklärt Vertriebsleiter Michael Westermaier. Der Schichtspeicher besteht aus drei Bauteilen: dem Speicher, dem vormontiertem Hydraulikmodul und einem Zentralregler. Das verkürzt die Montage. Die Installationsbetriebe müssen lediglich den Speicher aufstellen, das Hydraulikmodul mit dem Speicher verbinden, den Regler einhängen und und die Stecker in den farblich kodierten Buchsen einstecken.
Thermischer Fahrstuhl: Wie der Schichteinsatz funktioniert
Oskar 08 nutzt ein patentiertes Schichtsystem. “Das Prinzip basiert auf der Beruhigung von Wasser, also der deutlichen Reduktion der Fließgeschwindigkeit beim Eintritt in den Speicher”, erläutert Westermaier. Dafür sorgt ein Schichteinsatz. Er beruhigt das zuströmende Wasser, sodass es sich ohne Verwirbelungen einlagert. Der schneckenförmiger Turm im Inneren des Speichers fungiert sozusagen als thermischer Fahrstuhl. Das Warmwasser kann erst austreten, wenn es die richtige Temperaturschicht erreicht hat. Aus den verschiedenen Wärmeschichten kann die Heizung und Warmwasserversorgung bedarfsgerecht bedient werden. Der Schichteinsatz funktioniert ohne Klappen oder motorische Antriebe. Ratiotherm liefert den Oskar 08 mit Volumen von 500, 750 und 1.000 Litern.
